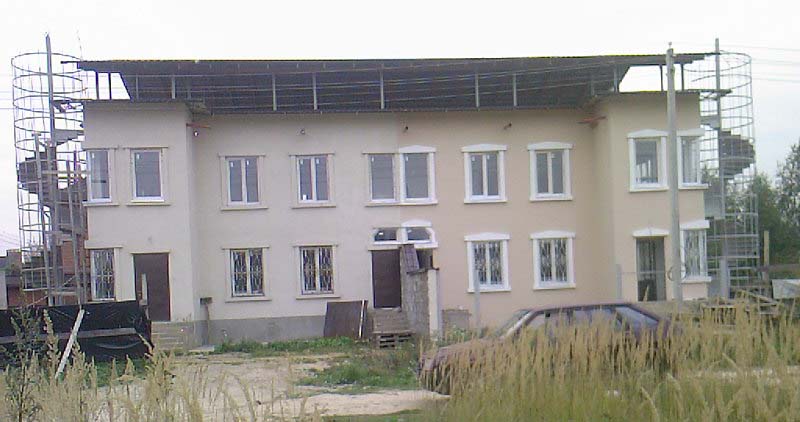

Конструкция дома
Внешние стены и внутренняя стена между квартирами выполнена по технологии Домостроительной системы Мосстрой-31 (http://www.ms31.ru/system/) из блоков пенополистирола плотностью 35 кг/м3.

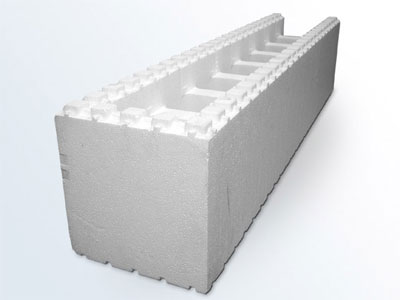

Использованы блоки проходные размером 25 х 25 х 125 см и угловые 25 х 25 х 750 см.

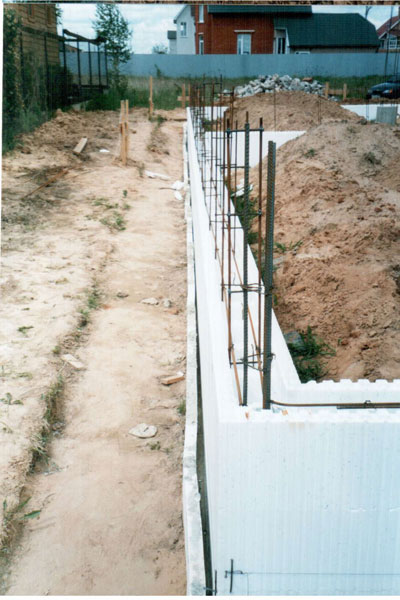

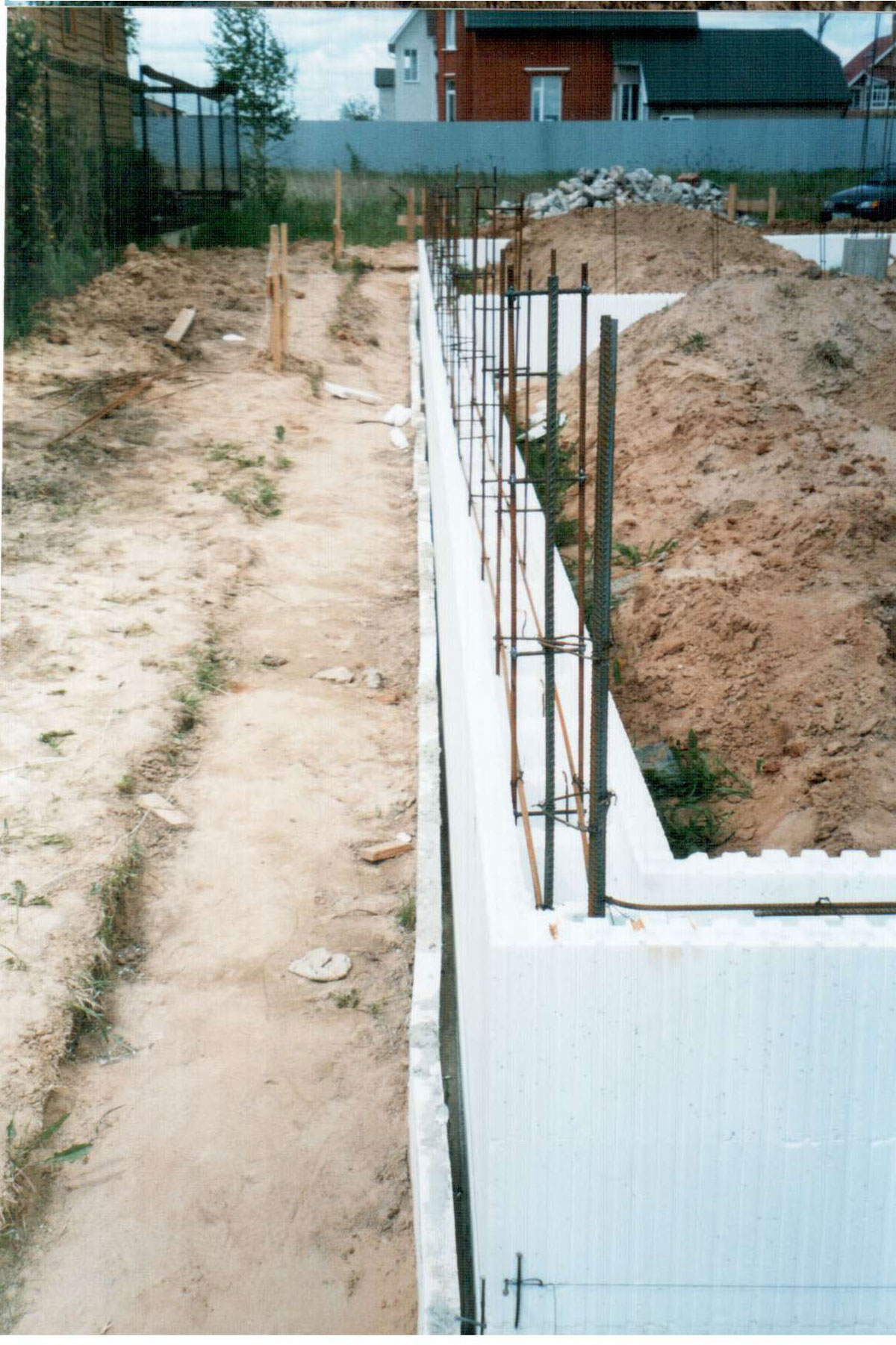

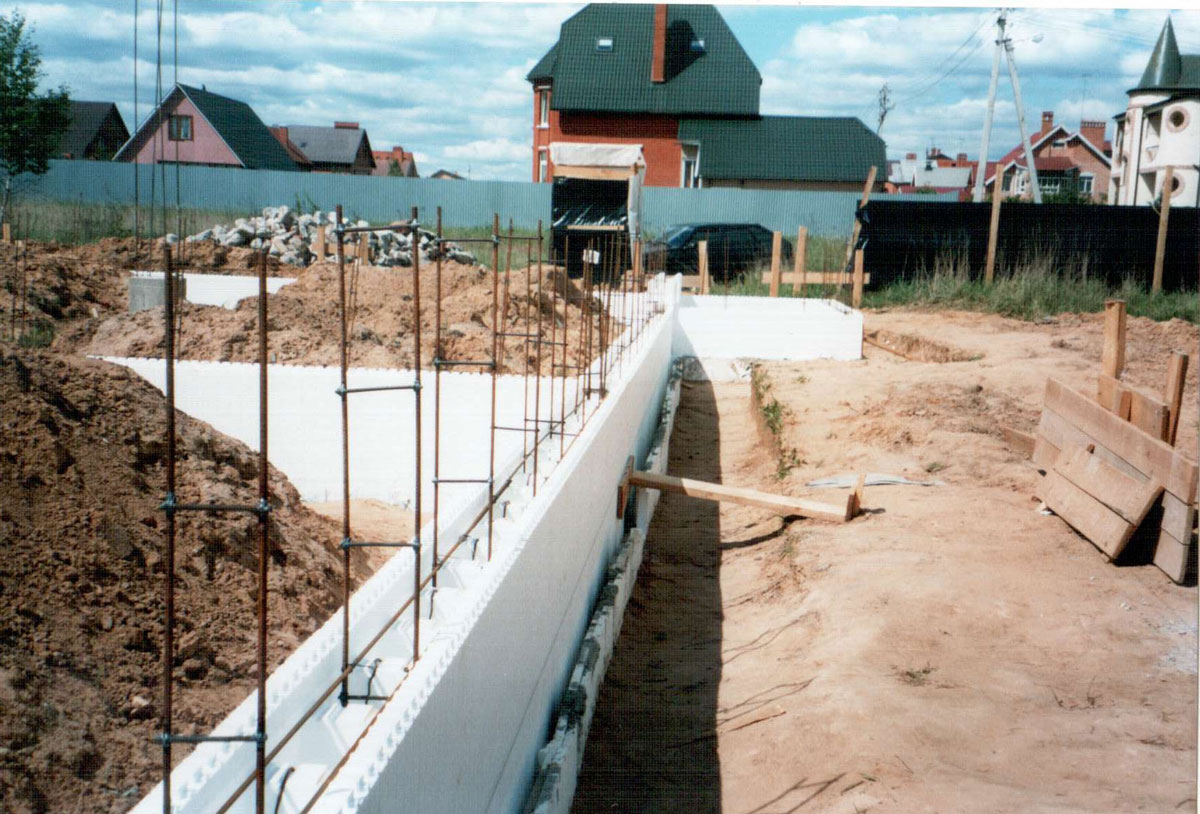

Горизонтальная и вертикальная арматура AIII, диаметрами O 14 - 10 мм уложена в пазах блоков согласно рекомендаций Мосстрой - 31.
Фундамент ленточный из монолитного железобетона В15, марки М250.
Грунт основания - среднезернистый песок, однородного гранулометрического состава.
Глубина заложения грунтовых вод 17 м.
Изначально участок под строительство микрорайона «Южный» планировался под карьер строительного песка. Однако, учитывая, что он расположен в черте города Ивантеевка, окончательно было принято решение отвести его под строительство коттеджного посёлка.
Таким образом, фундамент дома имеет великолепное грунтовое основание, не подверженное ни осадки ни пучинистости. Тем не менее, для гарантированного предотвращения деформаций здание, разрезано на две части (вертикальное деление по квартирам) температурно - осадочным швом.
.

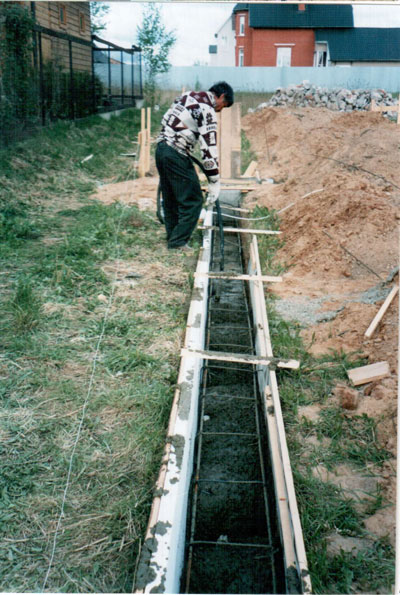

Начинается разрезка с фундамента (фото Увеличить 1)
Посредством системы балок 40 х 40 см (1-й этаж и 25 х 40 см на 2-м этаже), заделанных в тело плит перекрытий, толщиной 15 см, нагрузка передаётся на стены дома. Этим исключается необходимость устройства несущих стен внутри квартир.
Таким образом обеспечивается возможность абсолютно свободной планировки на обоих этажах дома.

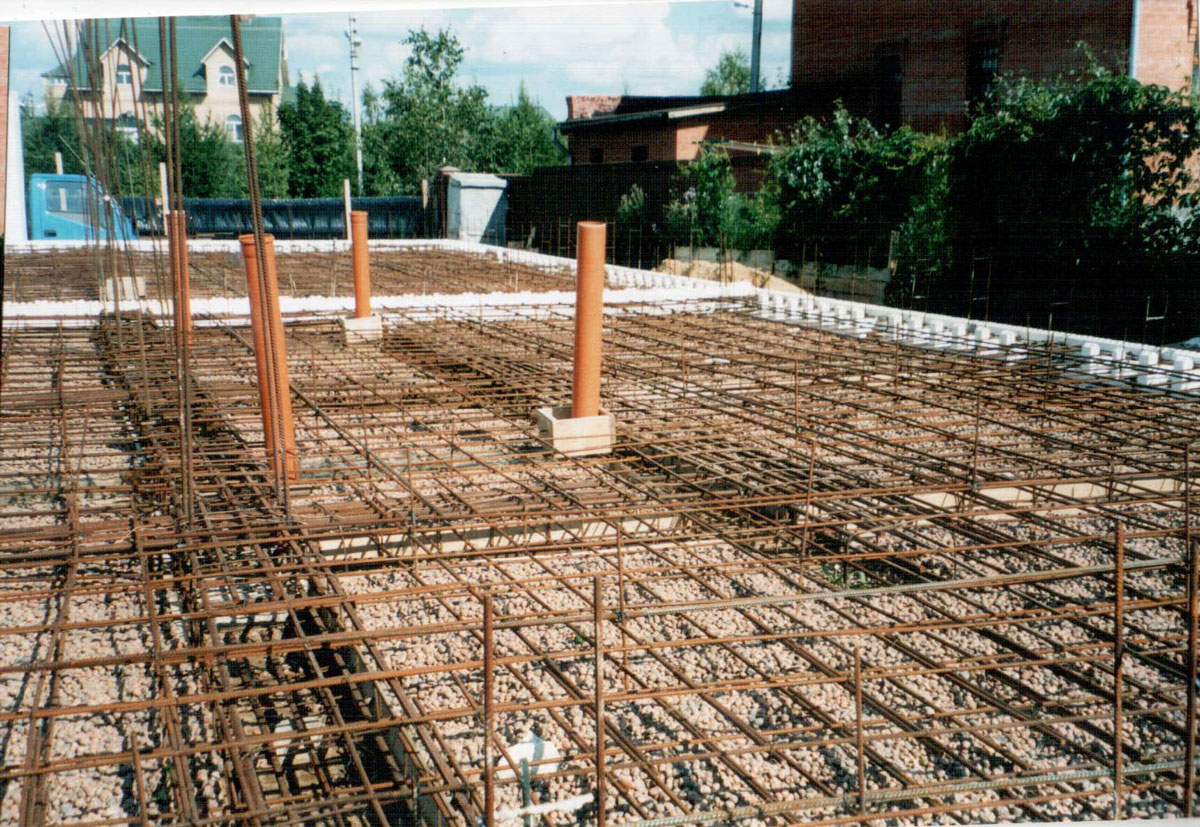

Армирование перекрытий совместно с системой балок 25 х 40 см.
Усиление балок над опорными колоннами.

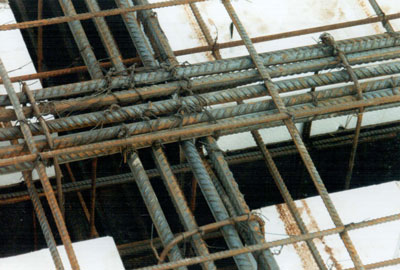

Совместная работа плит перекрытий и стен обеспечивается перепусками арматуры стен в плиту и арматуры плит в стены.

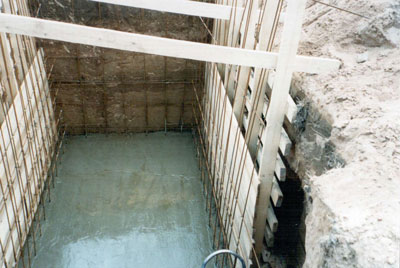

Бетонирование подвала
Арматура колонн также перепускается в плиты перекрытий, чем обеспечивается их жёсткая заделка.
- каждая квартира представляет собой абсолютно жёсткую кубическую форму с дополнительными внутренними связями, что исключает возможность деформаций и образование трещин
- совместное бетонирование стен и перекрытий исключает возникновение протечек
- двусторонняя облицовка стен и потолка кровли пенополистиролом обеспечивает не только наилучшие характеристики теплоизоляции, но также и отличную звукоизоляцию
Резюме:
Кончается разрезка дома температурно - осадочным швом на кровле дома.
В теле плиты кровли уложена силиконовая герметезирующая пластина, заделанная в обе стороны плиты.
Арматурная сетка, уложенная на плите кровли служит для укрепления цементной стяжки, выполненной с двусторонним уклоном для отвода воды.
Конструкция шва на кровле:

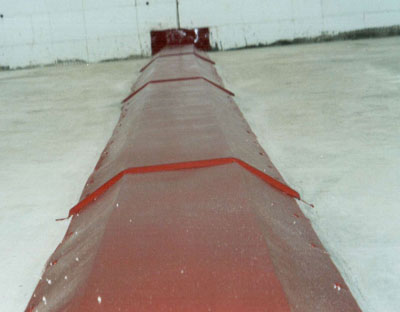

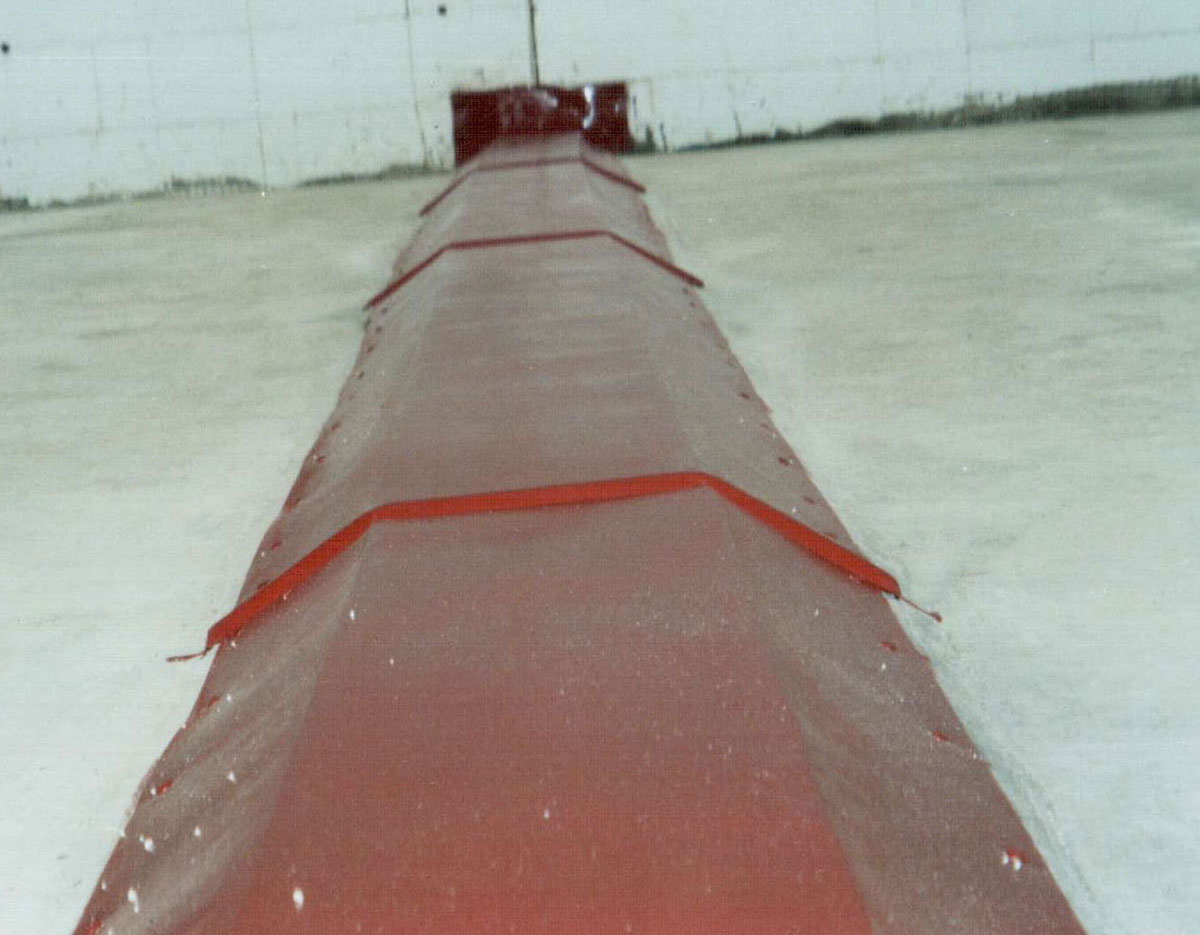

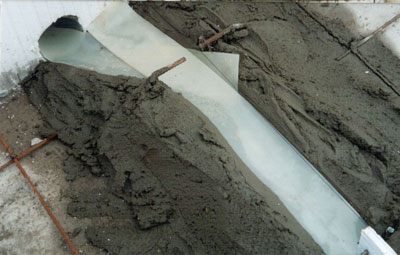

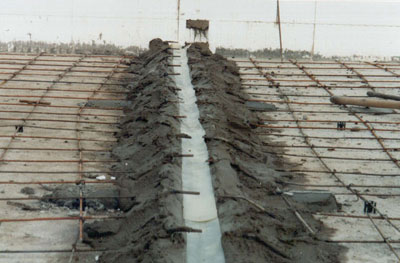

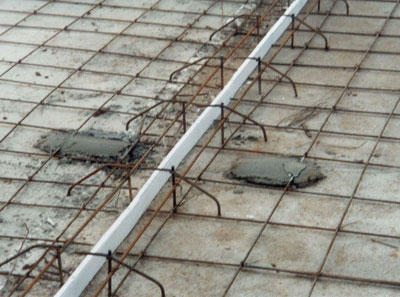

В зазор между плитами кровли уложен лист пенополистирола (фото Увеличить 2). На его уровне укладывается бетон, на который укладывается полоса из силикона (фото Увеличить 3). Эта полоса уложена также с двустороним уклоном и по обе стороны стыкуется со сливными отверстиями (фото Увеличить 4). Поверх силиконовой пластины устанавливается ещё одна стойка из листа пенополистирола (фото Увеличить 4). Перерезанные поперечные скобы из арматуры и служат для поддержки этой стойки при бетонировании и армирования шва. Сверху шов закрыт листом оцинкованной стали (фото Увеличить 5).
Обратите внимание: арматура плиты кровли уложена на плиты пенополистирола, толщиной 100 мм, которые в свою очередь лежат на опалубке. Плиты проткнуты гвоздями 180 мм при помощи которых плиты будут жёстко прикреплены к плите кровли после снятия опалубки.
Разработка проекта и технический контроль за строительством осуществлены Инд. пред., инж. Савостьяновым А.Ф. (лицезия К 037016) E-mail: asavostianov@mail.ru.
Внутри стены оштукатурены с использрванием армирующей сетки

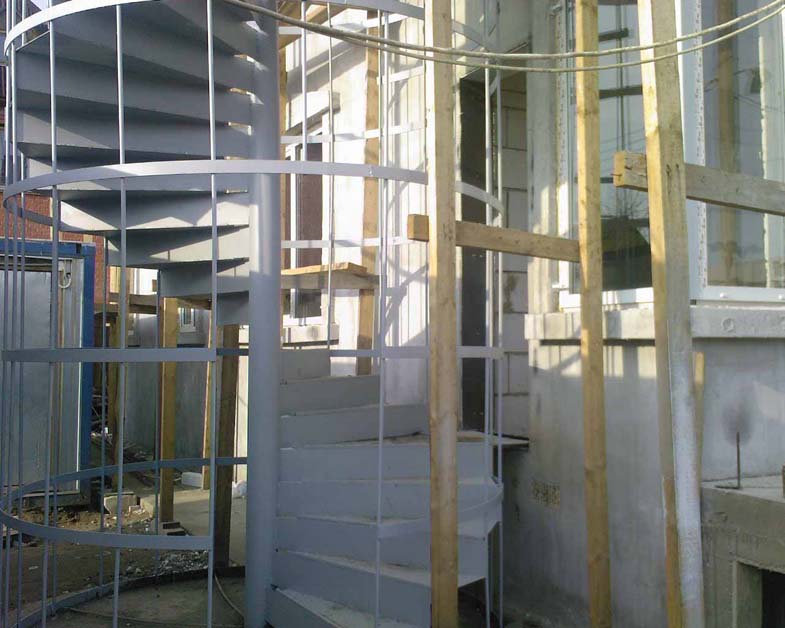

Винтовая лестница стоит на отдельном фундаменте и при помощи стального листа анкерами соеденена со стеной дома при состыковке с дверью.
